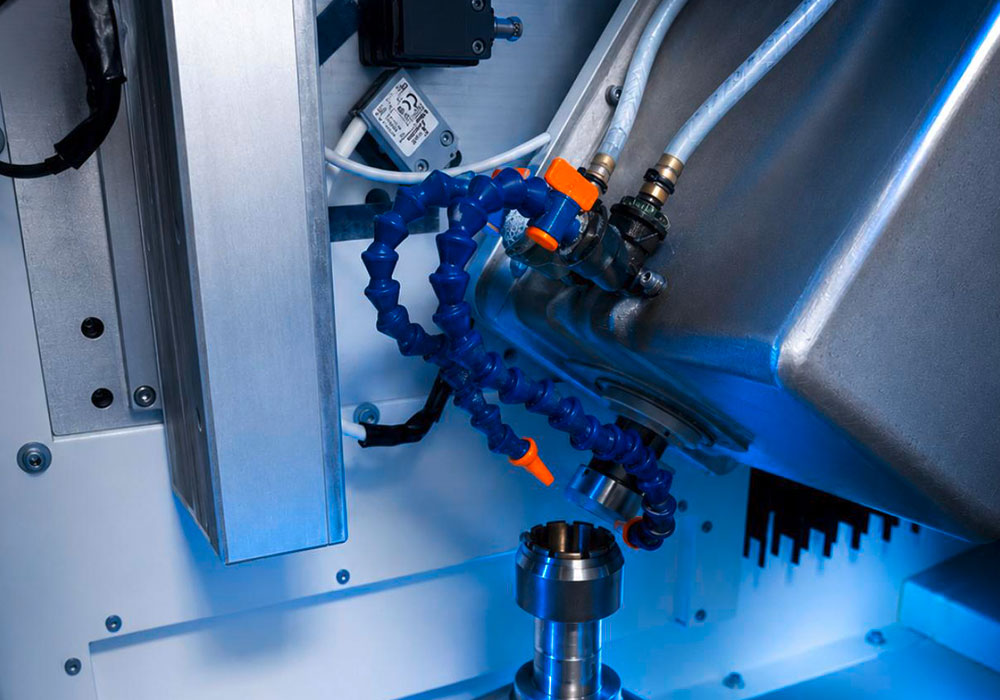

Ve vysoce přesném brusném zařízení pro optické čočky se k realizaci náročných pohybových úloh používají různé komponenty HIWIN. Stroj, který byl speciálně vyvinut pro obrábění čoček o průměru až 150 mm, umožňuje nejvyšší přesnost při tvarování a povrchové úpravě. Vyrobené optické prvky se používají mimo jiné v optických a optoelektronických systémech, například v aplikacích senzoriky, zpracování obrazu, termovize a nočního vidění v průmyslových i bezpečnostně kritických rozsazích.
Lineární pohybové osy tříosého systému jsou založeny na lineárních vedeních HIWIN, kuličkových šroubech s individuálním opracováním konců a odpovídajících ložiskových jednotkách. Tato kombinace zajišťuje přesné, stabilní a opakovatelné polohování všech os. Systém je doplněn rotační osou s pružnovlnnou převodovkou DATORKER® a servopohonem. Ve spojení s diamantovým nástrojem umožňuje vysoce přesný rotační pohyb obrobku a tím i ultrapřesné obrábění optických komponent. Díky vysoké přesnosti použitých komponent dosahuje zařízení přesnost tloušťky ±0,01 mm a přesnost poloměru zakřivení až 1 μm. Vysoká tuhost celého systému navíc zajišťuje stabilní obráběcí proces a trvale vysokou opakovatelnost.
Hledáte také řešení pro vysoce přesné polohovací a obráběcí úkoly? Společně s vámi najdeme vhodné komponenty a systémová řešení HIWIN pro vaši aplikaci.
Požadavky:
- Nejvyšší přesnost polohování
- Vysoká opakovatelnost
- Obráběcí proces s nízkými vibracemi
- Vysoká tuhost os
- Spolehlivý nepřetržitý provoz
Komponenty HIWIN:
Oblasti použití:
